Azienda







Anno di fabbricazione : 1948

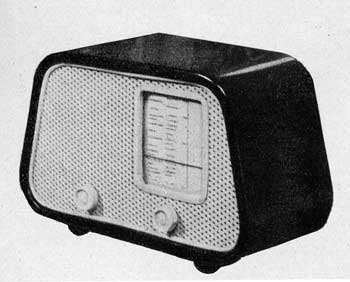

Tipologia : radio soprammobile a valvole
Circuito : supereterodina
Valvole : n°3
6TE8 o ECH4, EBL1, 6X5
Altoparlante : magnetodinamico

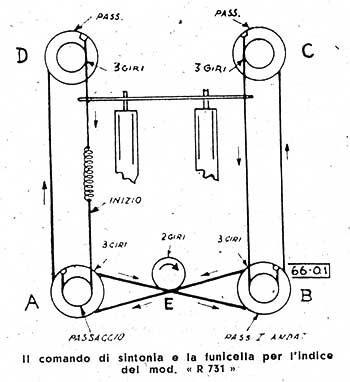

Gamme d’onda : OM- OC (sintonia a permeabilità variabile)
Alimentazione : c.a. 110– 220 V - 30w.
Mobile : in materiale plastico
Dimensioni in mm :

Prezzo non disponibile.



Le immagini.

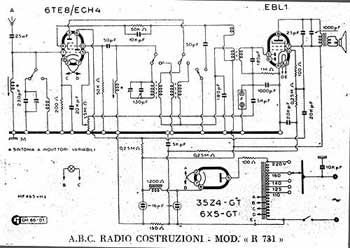

La particolarità costruttiva di questo apparecchio sta nel progetto, messo a punto dall'Ing. Recla (foto sotto), di una supereterodina con sole due valvole (più raddrizzatrice), ma di elevate prestazioni. Proposto come apparecchio unificato "popolare" (a basso costo) all'ANIE (Ass. Ital. Industrie Elettriche ed Elettroniche) non ebbe successo. Il circuito R731 proposto è composto di un triodo-esodo del tipo 6TE8 o ECH4, seguito da un diodo-pentodo EBL1. La conversione di frequenza avviene sulla sezione esodo in quanto la griglia d’iniezione, oltre che come modulatore, agisce anche come controllo del circuito oscillatore. L’accoppiamento reattivo è derivato dalla placca attraverso un avvolgimento di reazione posto in serie al primario del trasformatore di media frequenza (MF). L’originalità del circuito sta nel fatto che la valvola convertitrice è impiegata anche per l’amplificazione di bassa frequenza. Il segnale convertito percorre i due circuiti accordati sulla MF, viene quindi rivelato dai diodi del tubo di uscita, indi amplificato dal triodo della valvola convertitrice e, finalmente, amplificato in potenza.

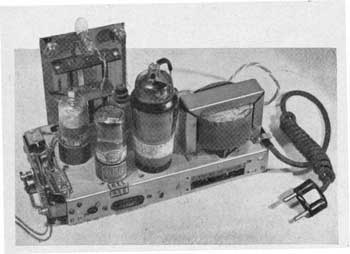

	E' interessante confrontare questo telaio, ed il relativo schema, con quello del modello R 941 per constatare come, in produzione, si potevano verificare modifiche ed adattamenti a seconda della disponibilità dei materiali.
